¿Te preguntas por qué algunos radiadores se sobrecalientan mientras que otros luchan por calentarse correctamente? ¡La respuesta está en la organización de tu circuito de calefacción! ¿Cuáles son las 3 soluciones más populares para suministrar agua a tus radiadores? ¿Cómo cuidar tu instalación para que dure el mayor tiempo posible? ¡Respuestas en este artículo!
Instalación de calefacción central: ¿cómo calienta el agua los radiadores?
La red de calefacción es un circuito cerrado. Por tanto, el agua que circula en él es siempre la misma, ya que no puede salir de él. Dependiendo de la instalación, puede pasar por varios tipos de tubería: cobre, PER (polietileno reticulado de alta densidad) o multicapa (combinación de varios materiales).
Si existen varios sistemas de distribución, el circuito de calefacción central, ya sea de gas, gasóleo o con bomba de calor, funciona según un principio general:
- Un aparato (caldera, bomba de calor) se alimenta con combustible o energía renovable, para calentar un refrigerante, responsable de la conducción del calor.
- Este fluido luego se transporta a través de la red de calefacción, aquí la mayoría de las veces es agua.
- El líquido llega entonces a los emisores (radiadores, suelo radiante), que aumentan la temperatura en el corazón de la casa.
- El agua finalmente regresa al sistema central, para ser nuevamente calentada.
Ya sea un sistema de calefacción individual o colectivo, los diferentes circuitos de calefacción central de acuerdo con este principio general. Luego, la temperatura dentro de las habitaciones se controla mediante un termostato de ambiente.
¿Cuáles son los tres tipos de redes de distribución de calefacción?
El circuito responsable de entregar agua desde el sistema central a los transmisores se llama red de distribución. Si este último sigue ampliamente el esquema elaborado anteriormente, existe hoy en tres formas principales, de la más simple a la más compleja, ofreciendo el mejor confort.

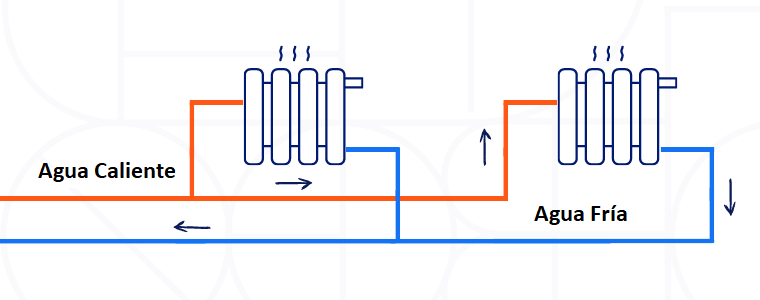

La solución de dos tubos: radiadores independientes
Este sistema es el más utilizado, ya sea para calefacción individual o colectiva. Cada radiador se instala en dos tubos diferentes: un flujo y un retorno.
- El primer circuito, ya, lleva el agua directamente del sistema de calefacción.
- El segundo circuito, retorno, recupera el agua enfriada que ha pasado por el emisor para devolverla a la unidad central que puede volver a calentarla.
Cada radiador se alimenta así de forma independiente, lo que permite que cada uno reciba agua a la misma temperatura. Además, esta solución de dos tubos permite configurar una válvula termostática en cada radiador, para un confort de calefacción de calidad.
Sin embargo, este tipo de red de distribución representa un alto costo de instalación, ya que requiere de importantes tuberías. Finalmente, el tiempo que pasa el agua en el circuito de calefacción puede provocar caídas de presión, ya que baja la presión. Los radiadores situados al final del circuito pueden, por tanto, estar en desventaja y tardar más en calentarse para obtener la temperatura deseada. Este punto es particularmente problemático para las grandes viviendas.
Las ventajas y desventajas de la solución de dos tubos
| Ventajas 👍 | Desventajas 👎 |
| – Alto confort de calefacción. – Los radiadores calientan mejor al ser aguas independientes. – Posibilidad de gestionar cada radiador con un sistema de regulación. – Adecuado para áreas pequeñas. | – Alto costo de instalación porque requiere una gran longitud de tubería. – Pérdidas de carga al final del circuito. |

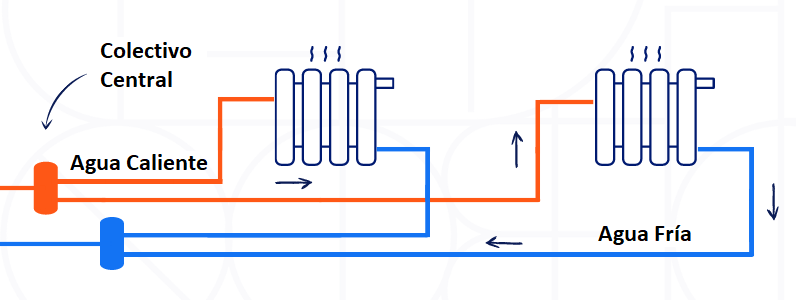

La solución hidroalambrada o pulpo: temperatura óptima
El principio de esta red de distribución es alimentar cada radiador, o calefacción por suelo radiante, gracias a un recolector central. Gracias a este sistema, los transmisores se alimentan de forma completamente independiente y solo se ven afectados ligeramente por la caída de presión. Por lo tanto, ningún radiador está en desventaja, ¡incluso al final del circuito!
Esta solución, a veces llamada «pulpo» por su apariencia desparramada, está formada por dos transmisores, cada una equipada con un sistema de equilibrio central que distribuye el agua de la siguiente manera:
- El primero, ubicado a la salida del generador de calefacción, contiene agua caliente. Luego lo distribuye a los transmisores a través de sus conductos. Cada uno de ellos está dedicado solo a un radiador.
- El segundo recoge el agua tibia de los transmisores. Se encuentra justo antes de la caldera.
Además de combinar todas las ventajas de la solución de dos tubos, esta instalación es más sencilla de configurar. También ofrece una mayor comodidad para el usuario gracias a sus tubos PER que resisten la corrosión, las incrustaciones y el deterioro. Por tanto, la aparición de lodos es limitada. Esta red de distribución es la que ofrece el máximo confort a los usuarios.
Las ventajas y desventajas de la solución hidro alámbrica
| Ventajas 👍 | Desventajas 👎 |
| – Calefacción equilibrada entre los diferentes radiadores. – Radiadores independientes entre sí. – Poca pérdida de presión, todos los radiadores calientan de manera eficiente. – Rápido de configurar. | – Difícil de instalar como parte de una renovación. |

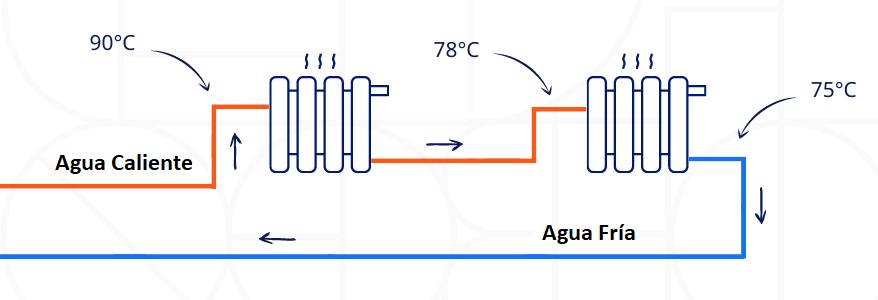

La solución de un solo tubo: funcionamiento en bucle
¡Utilizada históricamente en las primeras instalaciones de calefacción central, esta red de distribución ya no se instala hoy! El agua caliente circula por todo el circuito de calefacción por cada radiador para volver al sistema central.
Si esta instalación permite tener una sola tubería de suministro, su gran defecto radica en la temperatura del agua que pasa por los radiadores. De hecho, se enfría mientras examina los diferentes transmisores. Muy a menudo, el primer radiador está caliente de esta manera, mientras que al último le cuesta mucho más calentarse. Por eso, cuanto más lejos del inicio del circuito, más grandes son los radiadores.
También es imposible instalar reguladores que no sean un sistema de “todo o nada”. El calentador está apagado o encendido.
La solución monotubo también se puede encontrar en una versión derivada. Como en un sistema monotubo convencional, el agua caliente pasa sucesivamente por cada radiador antes de regresar a la unidad central. Sin embargo, se agrega un bypass en el circuito, antes del radiador, para que parte del agua caliente vaya directamente al siguiente emisor. Este se mezcla con el agua tibia que retorna de este último.
Las ventajas y desventajas de la solución monotubo
| Ventajas 👍 | Desventajas 👎 |
| – Solo se requiere una tubería de instalación. – Fácil y rápido de instalar. | – Los radiadores no están todos a la misma temperatura. No recomendado en viviendas grandes. |
¿Qué presión de agua hay en un circuito de calefacción?
La presión juega un papel importante en el buen funcionamiento de los radiadores, de modo que se les suministre agua caliente de forma eficiente. Por lo tanto, se recomienda monitorearlo usando un manómetro.
Tanto si está equipado con una caldera como con una bomba de calor, se recomienda ajustar la presión entre 1 y 1,5 bar. Sin embargo, este ajuste debe tener en cuenta la ubicación de su instalación central y sus pisos potenciales. De hecho, la presión cae 1 bar por cada 10 metros de desnivel.
Sabiendo que la presión en el punto más alto debe estar entre 0.2 y 0.5 bar, es mejor configurar su sistema entre 1.2 y 1.5 bar si su casa tiene un piso.
¡Establecer la presión demasiado alta puede ser peligroso! Sin embargo, una pequeña presión también puede dañar la instalación. Es por esto que el tanque de expansión, la válvula de seguridad y el manómetro están presentes para un adecuado mantenimiento de los mismos.
¿Cómo limpiar el circuito de calefacción?
A veces es necesario eliminar los lodos del circuito de calefacción; es decir, limpiar para eliminar las incrustaciones y otras impurezas. Estos aparecen a través del agua que circula por las tuberías.
Existen dos técnicas para limpiar los lodos:
- El envío de agua a presión en la red a través de una máquina.
- La inyección de un producto (eliminación de lodos). Este actúa durante 24 a 48 horas y suspende las partículas de impurezas. Luego se evacuan drenando y enjuagando los radiadores.
Para saber si la limpieza es útil, hay que purgar uno de los radiadores. Si el agua que sale está cargada de partículas, se recomienda hacer una limpieza.
